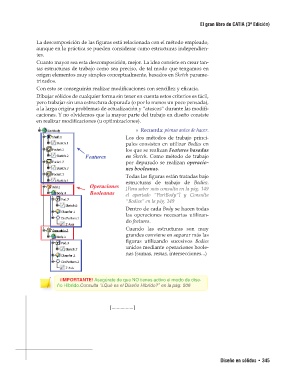

El gran libro de CATIA (3ª Edición)

La descomposición de las figuras está relacionada con el método empleado,
aunque en la práctica se pueden considerar como estructuras independien-
tes.
Cuanto mayor sea esta descomposición, mejor. La idea consiste en crear tan-
tas estructuras de trabajo como sea preciso, de tal modo que tengamos en
origen elementos muy simples conceptualmente, basados en Sketch parame-
trizados.
Con esto se conseguirán realizar modificaciones con sencillez y eficacia.
Dibujar sólidos de cualquier forma sin tener en cuenta estos criterios es fácil,
pero trabajar sin una estructura depurada (o por lo menos un poco pensada),
a la larga origina problemas de actualización y “atascos” durante las modifi-
caciones. Y no olvidemos que la mayor parte del trabajo en diseño consiste
en realizar modificaciones (u optimizaciones).

» » Recuerda: piensa antes de hacer.
Los dos métodos de trabajo princi-
pales consisten en utilizar Bodies en
los que se realizan Features basadas
Features en Sketch. Como método de trabajo
por depurado se realizan operacio-
nes booleanas.
Todas las figuras están tratadas bajo
estructuras de trabajo de Bodies.
Operaciones [Para saber más consulta en la pág. 149
Booleanas el apartado “PartBody”] y Consulta
“Bodies” en la pág. 149
Dentro de cada Body se hacen todas
las operaciones necesarias utilizan-
do features.
Cuando las estructuras son muy
grandes conviene en separar más las
figuras utilizando sucesivos Bodies
unidos mediante operaciones boole-
nas (sumas, restas, intersecciones...)

¡IMPORTANTE! Asegúrate de que NO tienes activo el modo de dise-
ño Híbrido.Consulta “¿Qué es el Diseño Híbrido?” en la pág. 506

[.................]

Diseño en sólidos • 345
