Macro CATIA cálculo dimensiones 3D

¿Necesitas calcular las dimensiones de piezas en CATIA
y lo haces de forma manual?

Con esta macro conseguirás realizar el cálculo automático de las dimensiones de piezas en 3D independientemente de su forma.



Reduce drásticamente los tiempos de medición de las dimensiones de la pieza.

Permite calcular las dimensiones netas automáticamente, de la caja envolvente mínima ajustada a un cuerpo sólido sin necesidad de tomar medidas por parte del usuario, de tal forma que no existe el error humano por medición manual o transcripción de datos.

macro catia calculo dimensiones

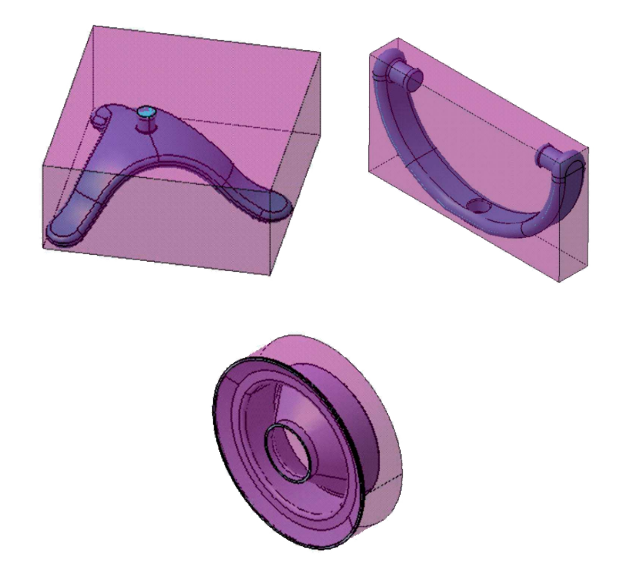

Añade en el diseño una UDF con representación gráfica de la caja de la envolvente mínima de la pieza

Las dimensiones se pueden recalcular de forma automática cuando se modifica la geometría del sólido, lo que permite mantener actualizados los datos en todo momento, sin necesidad de tener que volver a tomar medidas.
  • Representa el cuerpo mínimo con un volumen en superficies que puede ser utilizado para procesos posteriores.
  • Permite calcular envolventes y dimensiones de solidos cúbicos y de revolución.

  • Permite realizar los cálculos al mismo tiempo a varios Bodies distintos dentro un mismo Part, y a Bodies que estén unidos con operaciones booleanas dentro de otros Bodies, lo que permite realizar cálculos de dimensiones y volúmenes parciales dentro de una misma pieza o cálculos de parte de un sólido dentro de un Body.

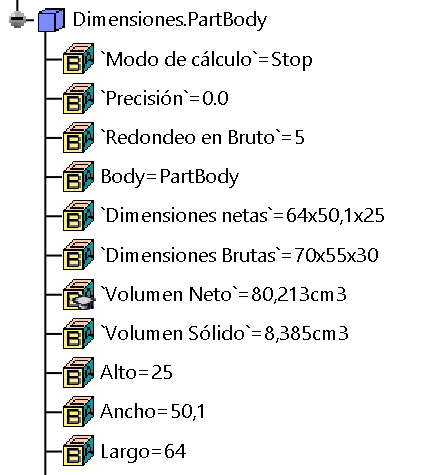

Los resultados son mostrados en forma de parámetros

Esto permite poder utilizarlos por el usuario para procesos posteriores mediante fórmulas, sacar listados de materiales, etc.

  • Permite calcular las dimensiones netas, de la caja envolvente mínima ajustada a un cuerpo sólido sin necesidad de tomar medidas por parte del usuario.
  • Calcula las dimensiones brutas automáticamente redondeando las dimensiones netas en función de un parámetro de ajuste configurable por el usuario, esto permite reducir tiempos y errores en la toma de datos.
  • Se pueden exportar todos los valores de las dimensiones aplicadas a las piezas de un Product a un listado en formato Excel.

macro catia calculo dimensiones



Precios especiales para clientes

Solicita tu presupuesto sin compromiso.
Te atendremos de forma personal a la mayor brevedad posible.

Solicitar presupuesto


Versión macro: 1.3

Versión mínima funcional de CATIA: CATIA V5 R19.

Módulos de aplicación: Part Design, Wireframe and Surface Design, Generative Shape Design.

Licencias CATIA necesarias: KT1 o PKT



Prueba la macro gratis durante 15 dias

Solicita una demo y prueba las prestaciones de la macro durante 15 días sin compromiso.

Solicitar demo


Macros CATIA a la venta actualmente disponibles

Macro CATIA cálculo dimensiones 3D

Macro CATIA cálculo dimensiones 3D

Con esta macro conseguirás realizar el cálculo automático de las dimensiones de piezas en 3D independientemente de su forma.

Macro CATIA cerrar documentos abiertos

Macro CATIA cerrar documentos

Permite cerrar los documentos abiertos en CATIA de forma automática, decidiendo si los guardamos al mismo tiempo o no.

Macro CATIA tolerancias de mecanizado

Macro CATIA tolerancias mecanizado

Asigna colores a las operaciones de mecanizado en CATIA según los valores de tolerancia y tipo de mecanizado escogidos

Macro CATIA ordenar Products

Macro CATIA reordenar Products

Permite ordenar alfabéticamente los árboles de los CATProduct de forma automática, en base a varios criterios de forma fácil y rápida.

Macro iniciar CATIA

Macro para iniciar CATIA

Permite abrir de forma simultánea cualquiera de las versiones de CATIA instaladas manteniendo sincronizadas las Tools Options entre versiones.

Macro CATIA insertar Textos 3D

Macro CATIA Textos 3D

Inserta y modifica Textos 3D en CATIA de una forma fácil y rápida simplificando el tedioso proceso de hacerlo manualmente.

Programamos macros en CATIA ajustadas a tus necesidades

Estamos especializados en el desarrollo de macros y features Knowledge que permiten realizar operaciones automáticas en CATIA sin necesidad de la participación del usuario. Con ello evitamos operaciones adicionales que pueden causar errores en los procesos de diseño y por lo tanto retrasos y sobrecostes.

Algunos ejemplo de macros realizadas


Macro para dibujar prismas de óptica en piezas

Esta macro se utiliza para dibujar de forma automática en CATIA v5 todas las formas de prismas de óptica en la pieza según las posiciones definidas en un fichero de texto.


Macro para realizar conversiones de formatos en CATIA

Macro que convierte de modo desatendido ficheros de los formatos: IGS, IGES, STP, STEP, 3DXML, DWG y DXF a formato CATIA v5: CATProduct, CATPart y CATDrawing


Macro insertar sello fabricación en planos

Macro que inserta en los huecos libres de los planos de CATIA un sello con los datos de fabricación de cada pieza: denominación, cantidades, materiales, tratamientos, etc.


Macro listados de materiales automáticos normativa BOEING y EMBRAER

Macro para sacar listados de materiales en el formato Excel del cliente y en los planos de CATIA a partir de los datos de las piezas 3D ordenados según la normativa de EMBRAER y BOING.


Macro verificación y chequeo de datos migrados de CATIA V5 a Siemens NX

Macro que se utiliza para chequeo y verificación de metadatos datos y geometría migrados de CATIA V5 a Siemes NX.


Macro extracción de coordenadas de puntos 3D para control

Macro para sacar coordenadas de puntos y posición de planos de forma masiva en formato Excel de cliente para trabajos de verificación y homologación de útiles de curado.


Macro automoción comparativa de cambios entre versiones de piezas

Con esta macro se pueden verificar las diferencias entre dos versiones de piezas de vehículo: indice de modificación, dimensiones, materiales, volúmenes, datos de proyecto, etc.


Macro crear agujeros (HOLE) en piezas aeronáutica

Macro que permite crear agujeros de remaches de forma automática en piezas de aeronáutica recuperando datos de la estructura de datos de la normativa de AIRBUS.


Macros proyecto migración de CATIA V4 a CATIA V5

Se desarrollaron varias aplicaciones para la migración de CATIA V4 a V5, y control de proyectos de utillaje de conjuntos, piezas y planos.


Macro documentación estructura de trabajo y creación de agujeros en piezas de aeronáutica

Macro se utiliza para crear las estructuras de proceso de cliente asistiendo al dibujo operaciones de taladrado en CATIA en piezas de aeronática.


Macro para dibujar rejillas de coordenadas en planos

Con esta macro se crean en las vista de un plano, las rejillas con las coordenadas 3D de posición absoluta de la pieza representada en el vehículo.
