Macro CATIA tolerancias mecanizado

¿Necesitas identificar las tolerancias de los mecanizado

 en los modelos de tus diseños 3D?

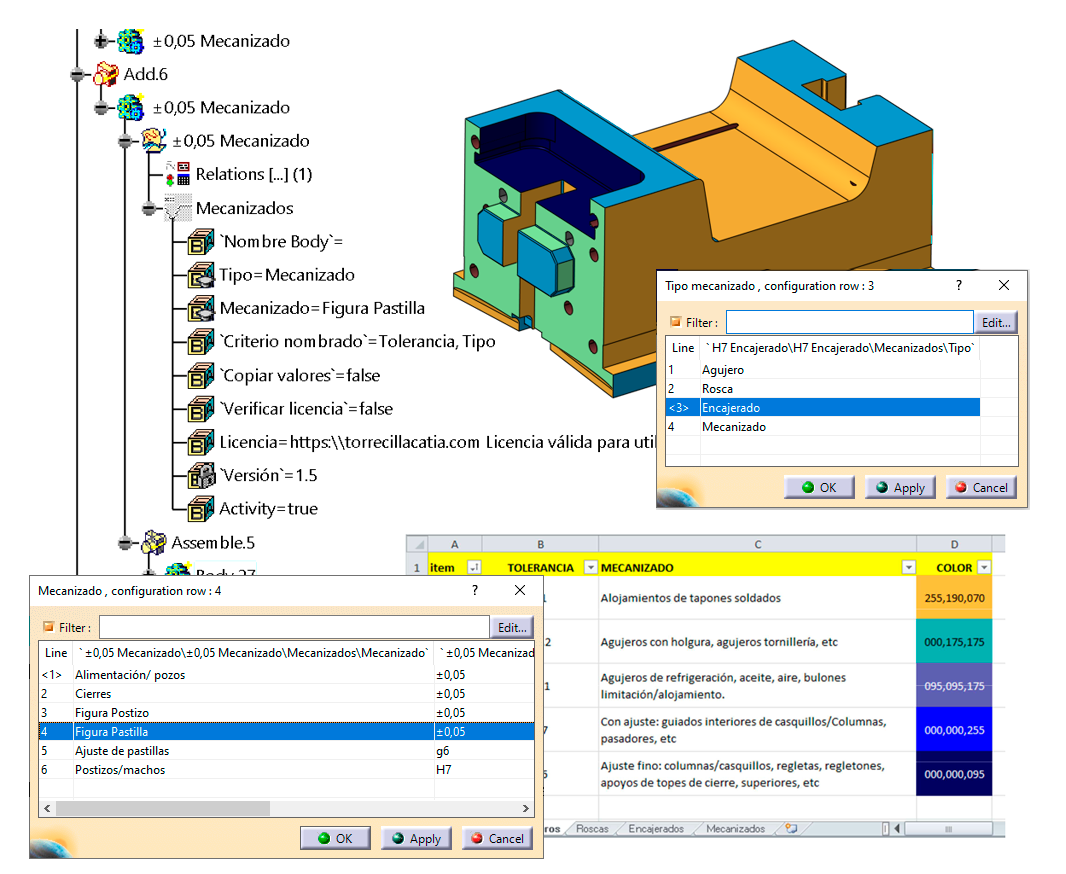

Con esta Feature se pueden asignar colores y tolerancias de mecanizado a los Bodies por tipo el operación de mecanizado, de tal forma que al cambiar el tipo de mecanizado a aplicar, se asigna un valor de tolerancia de mecanizado al Body, se cambia su color y su nombre según el tipo de mecanizado y aplicación escogida.



Optimiza el proceso productivo identificando las zonas a mecanizar en tus diseños 3D con CATIA.

Identificar en el diseño 3D las zonas de mecanizado de forma inequívoca, teniendo organizada las estructuras del árbol de operaciones en CATIA, separando las operaciones de los mecanizados en diferentes Bodies, cada uno con el valor de la tolerancia a aplicar y con un color identificativo único.

macro catia tolerancias mecanizado

Minimiza errores y reduce tiempos de documentación

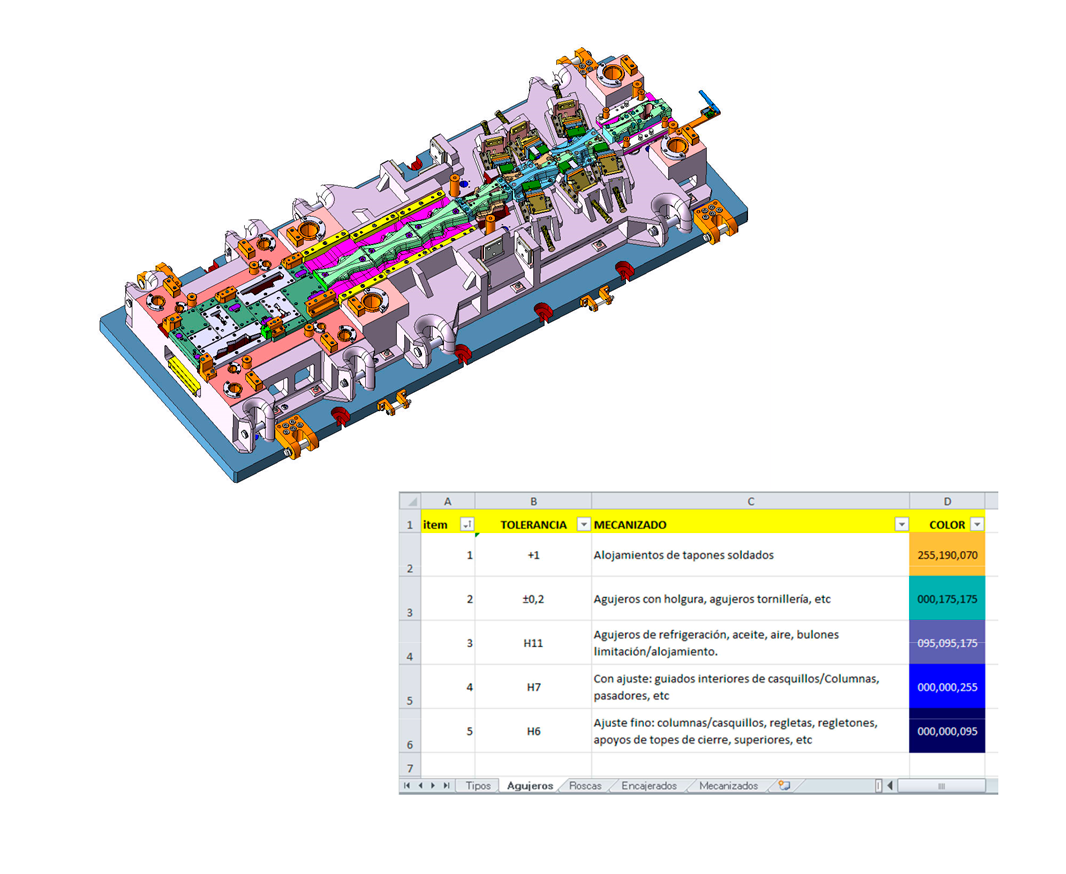

Aplicando esta Feature a todas las piezas que integran un proyecto se consiguen identificar de forma inequívoca todas las zonas a mecanizar por tipo (agujeros, ajustes, mecanizados, etc.) y por valor de tolerancia (H7, +- 0.1, etc.), distinguiéndolas por su nombre en el árbol y por su color gráficamente.

De esta forma se consiguen unificar todos los tipos y tolerancias de mecanizado de todas las piezas por medio de una tabla de Excel vinculada, lo que ofrece la ventaja de que se pueden cambiar los tipos, valores o colores de las tolerancias de forma automática en todas las piezas de todos los conjuntos simplemente cambiando la tabla de Excel.

Unifica criterios y minimiza tu documentación

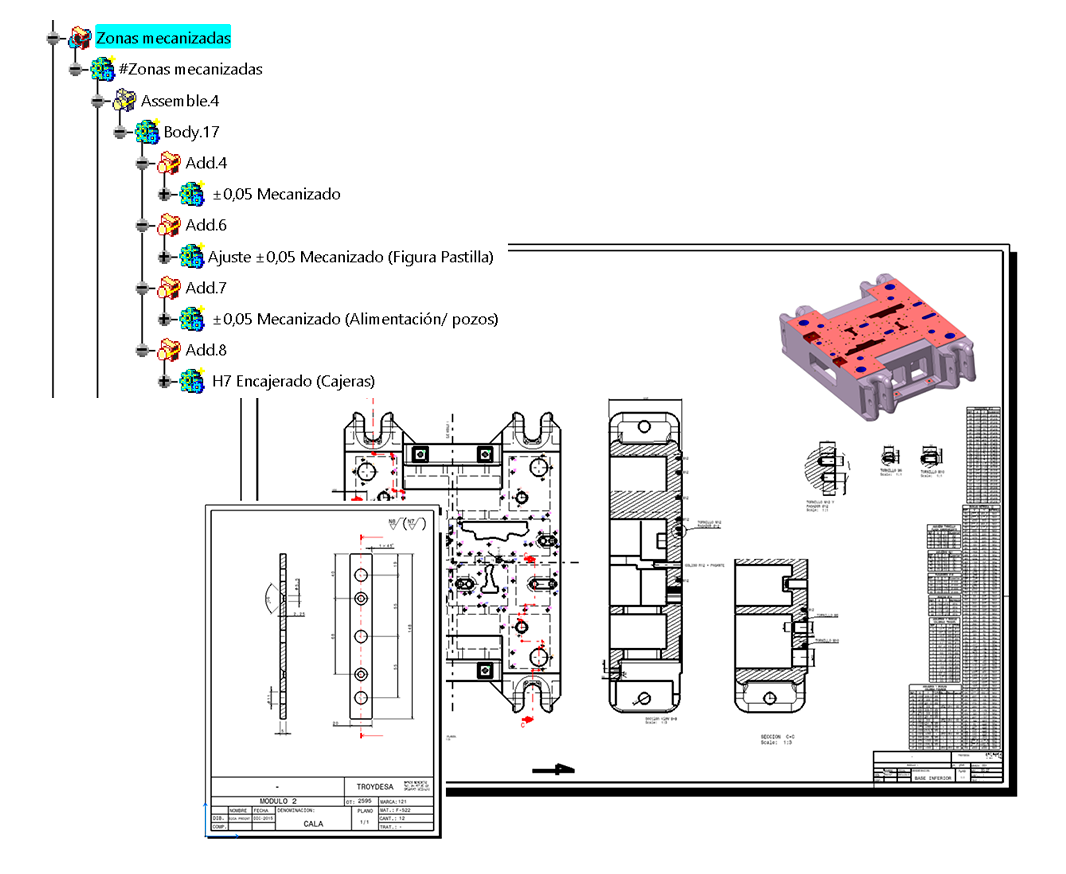

Es muy útil para que la persona que realiza los planos en un proyecto a partir de un diseño 3D ya realizado, pueda identificar inequívocamente las zonas que aplican mecanizados, su tipo, función y valor de tolerancia, lo que ayuda notablemente la tarea de definir y acotar los planos.

De esta forma pueden separarse los procesos de diseño y realización de planos a personas con distinto perfil. El diseñador deja aplicada en el diseño 3D, en cada zona, el tipo y tolerancia de mecanizado a aplicar y el delineante se limita a maquetar los planos con los valores de tolerancia indicados en el 3D.

macro catia tolerancias mecanizado

macro catia tolerancias mecanizado

Simplifica la documentación de tus procesos de fabricación

También es muy útil para compartir los modelos 3D con proveedores de fabricación.

Si se entregan los modelos nativos de CATIA al proveedor éste puede identificar las zonas a mecanizar en las operaciones del árbol, por su color su tipo y tolerancia a aplicar en cada caso sin ambigüedades y sin necesidad de tener planos acotados.

Si se entrega la información 3D en IGES o STEP conservando los colores y se adjunta la tabla de asignación
de colores también se podrá identificar las zonas de mecanizado inequívocamente.



Precios especiales para clientes

Solicita tu presupuesto sin compromiso.
Te atendremos de forma personal a la mayor brevedad posible.

Solicitar presupuesto


Versión macro: 1.3

Versión mínima funcional de CATIA: CATIA V5 R19.

Módulos de aplicación: Part Design, Wireframe and Surface Design, Generative Shape Design.

Licencias CATIA necesarias: KT1 o PKT

Solo funciona para bodies NO HIBRIDOS



Prueba la macro gratis durante 15 dias

Solicita una demo y prueba las prestaciones de la macro durante 15 días sin compromiso.

Solicitar demo
